ALTIMETRIA WorldDEM |
 |
WorldDEM™: O novo padrão de Modelo Digital de Elevação Global
(WorldDEM significa em Inglês Modelo Digital de Elevação Mundial)
Recobrimento completo de polo a polo: esta é uma das características de destaque do WorldDEM.
Associada a uma precisão jamais antes alcançada e uma qualidade sem igual, estas são as características
que melhor definem este dado sem precedente. A precisão do WorldDEM supera a de qualquer outro modelo de elevação global elaborado com dados orbitais disponível atualmente e define um novo padrão industrial. O WorldDEM, elaborado a partir de dados STRIP MAP de 3 m de resolução coletados pelas missões TerraSAR-X e TANDEM-X fornece a camada de altimetria confiável e preciso de 12 m de resolução horizontal para os sistemas de informações geográficas que irão alavancar uma ampla variedade de aplicações.
Os dados utilizados foram coletados de 08/04/2011 a 28/03/2014. Não pode ser gerado outro produto com data posterior com a mesma metodologia do WorldDEM para fins comparativos por exemplo, já que este foi produzido numa única missão especial em parceria com a DLR (Centro Espacial Alemão) e com o uso do TanDEM-X, através de coberturas interferométricas. Não são usados pontos de controle em campo.

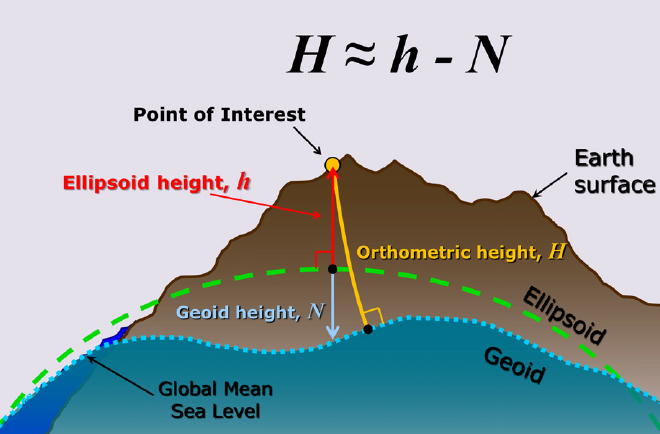

A altimetria do WORLD DEM é ortométrica (ou geoidal). Embora o WORLD DEM seja projetado em coordenadas geográficas e datum WGS84, que é elipsoidal, a informação de altimetria é convertida e o nível dos oceanos é fixado com valor de altimetria “0”. Portanto, os produtos derivados do WORLD DEM, inclusive as curvas de nível a partir dele geradas são em altimetria ortométrica.
O WorldDEM em algumas palavras
– Recobrimento de polo a polo: modelo digital de elevação homogêneo
– Qualidade única: informação de altimetria de qualidade superior
– Disponibilidade para qualquer localidade da Terra
– Precisão sem igual: 2 m de precisão relativa / 4 m de precisão absoluta na vertical
– Resolução horizontal de 12 por 12 m em formato raster
– Modelo Digital de Superficie & Modelo Digital de Terreno disponíveis
– Fácil acesso
|
Produto |
WorldDEM |
|
Resolução do dado TerraSAR StripMap de origem |
3m |
|
Escala de Visualização recomendada |
1:15.000 |
|
Grid de Espaçamento horizontal do MDT e do MDS |
12m |
|
Precisão Altimétrica Absoluta (CE90) Padrão do MDT |
10m |
|
Precisão Altimétrica Relativa (RMS) Padrão do MDT |
5m |
|
Altimetria Compatível do MDT com o PEC A para a escala |
1:20.000 |
|
Precisão Altimétrica Absoluta (LE90) Padrão do MDS |
4m |
|
Precisão Altimétrica Relativa (RMS) Padrão do MDS |
2m |
|
Altimetria Compatível do MDS com o PEC A para a escala |
1:16.000 |
|
Precisão Planimétrica (CE90) do MDT e do MDS |
6m |
|
Planimetria Compatível com o PEC A para a escala |
1:12.000 |
Consulte aqui as normas do PEC.
- O World DEM MDT tem precisão planimétrica compatível com as normas do PEC A escala 1:12.000
- O World DEM MDT tem precisão altimétrica compatível com as normas do PEC A escala 1:20.000
=> recomenda-se então o uso de MDT até a escala 1:20.000
- O World DEM MDS tem precisão planimétrica compatível com as normas do PEC A escala 1:12.000
- O World DEM MDS tem precisão altimétrica compatível com as normas do PEC A escala 1:16.000
=> recomenda-se então o uso de MDS até a escala 1:16.000
- O World DEM MDT permitirá gerar curvas de nível de equidistância de 10 m conforme PEC A
- O World DEM MDS permitirá gerar curvas de nível de equidistância de 8 m conforme PEC A
Com pontos de controles fornecidos pelo cliente e da calibração dos dados,
- O World DEM MDT terá precisão planimétrica compatível com as normas do PEC A escala 1:6.000
- O World DEM MDT terá precisão altimétrica compatível com as normas do PEC A escala 1:10.000
=> recomenda-se então o uso de MDT calibrado até a escala 1:10.000
- O World DEM MDS terá precisão planimétrica compatível com as normas do PEC A escala 1:6.000
- O World DEM MDS terá precisão altimétrica compatível com as normas do PEC A escala 1: 8.000
=> recomenda-se então o uso de MDT até a escala 1:8.000
- O World DEM MDT calibrado permitirá gerar curvas de nível de equidistância de 5 m conforme PEC A
- O World DEM MDS calibrado permitirá gerar curvas de nível de equidistância de 4 m conforme PEC A
Modelo Digital de Terreno: o MDT do WorldDEM também disponível!
O Modelo Digital de Terreno do WorldDEM é derivado do WorldDEM™ após remoção por edição digital da vegetação e das edificações, e mostra o solo nú da superfície da Terra. Como o Modelo Digital de Terreno do WorldDEM é elaborado a partir de um dado de alta resolução, ele traz igualmente a garantia e a qualidade de um alto nível de detalhe e precisão.
Os MDT são ideais para mapeamento, modelização hidrológica, e análise de terreno. Estes produtos compõe o leque de produtos disponibilizados pela AIRBUS, mais oferecemos igualmente opções adicionais de produtos baseados no WorldDEM, tais como base de dados mundiais de linhas de costa, mapas de corpos d´água e mapas globais de aeroportos e de portos.
Veja abaixo exemplo de Modelo de Superfície (MDS) e Modelo de Terreno (MDT) em área amazônica com mata densa em 2 D e 3D
-

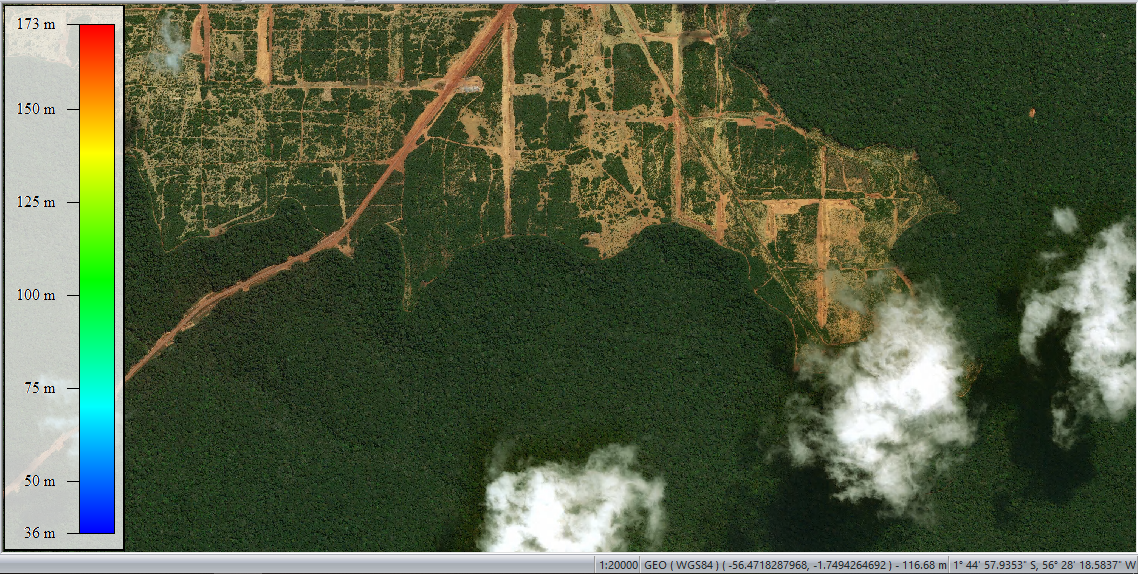

- Imagem RGB 2D da área
-

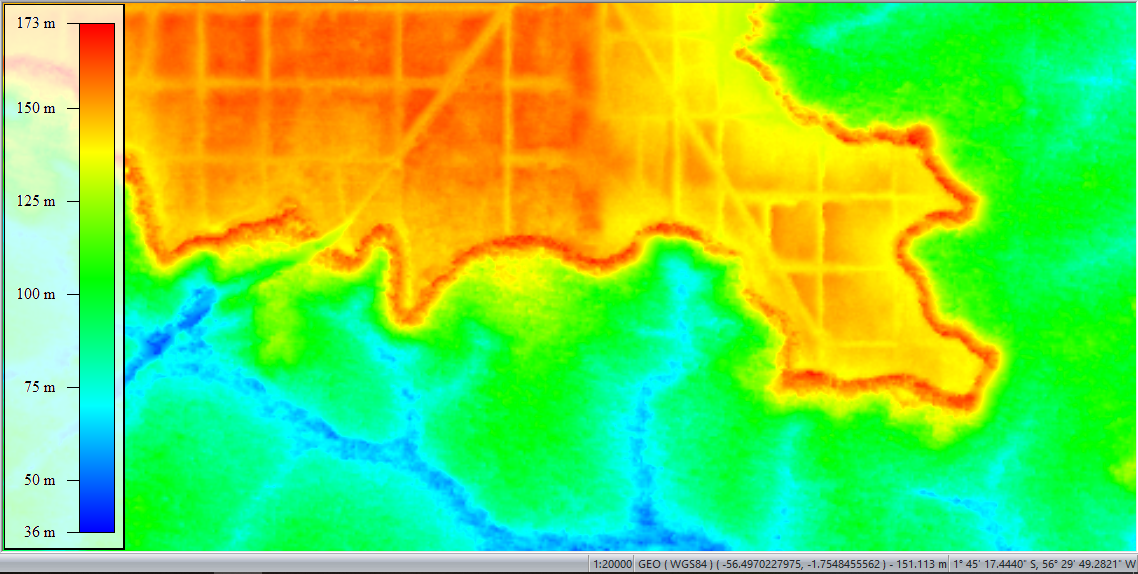

- MDS 2D da área
-

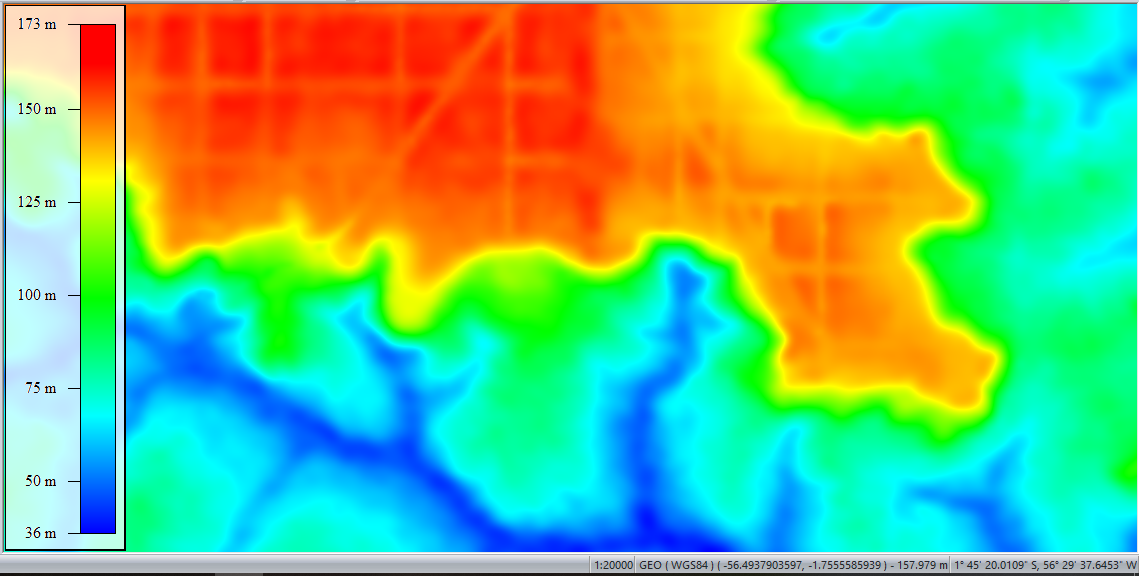

- MDT 2D da área
-

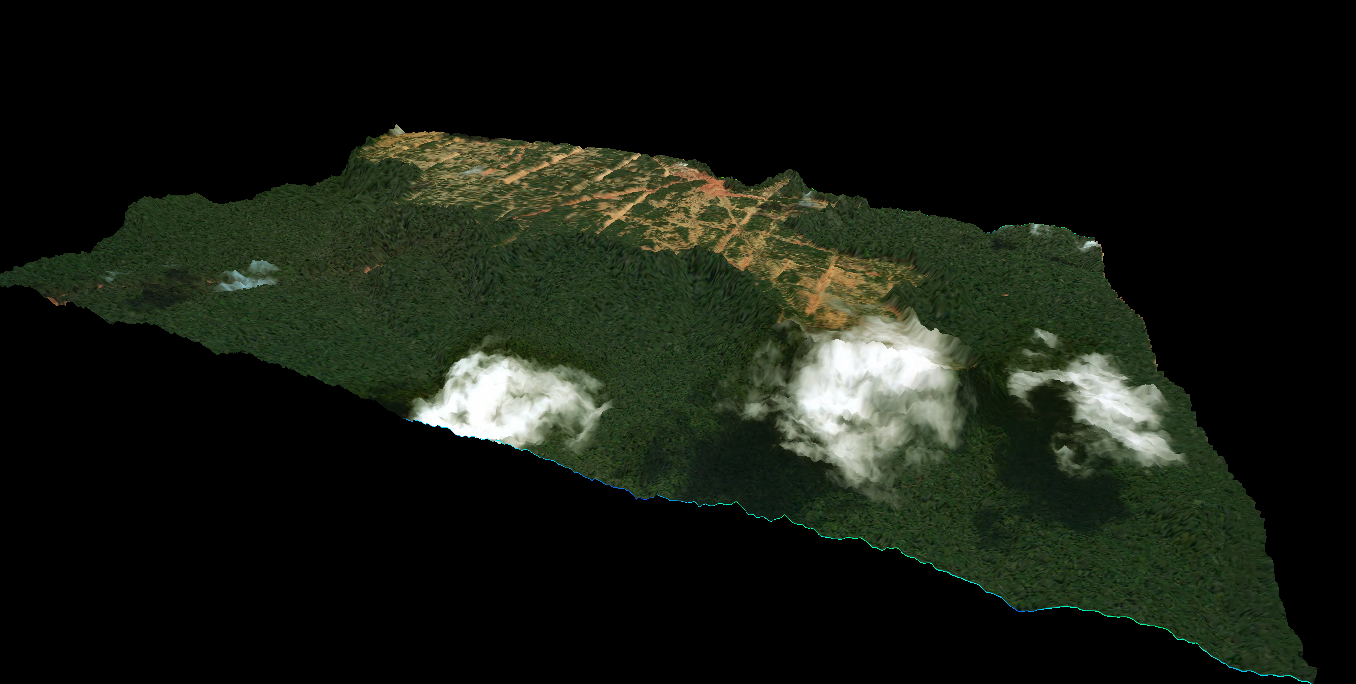

- Imagem RGB 3D da área
-
- MDS 3D da área
-

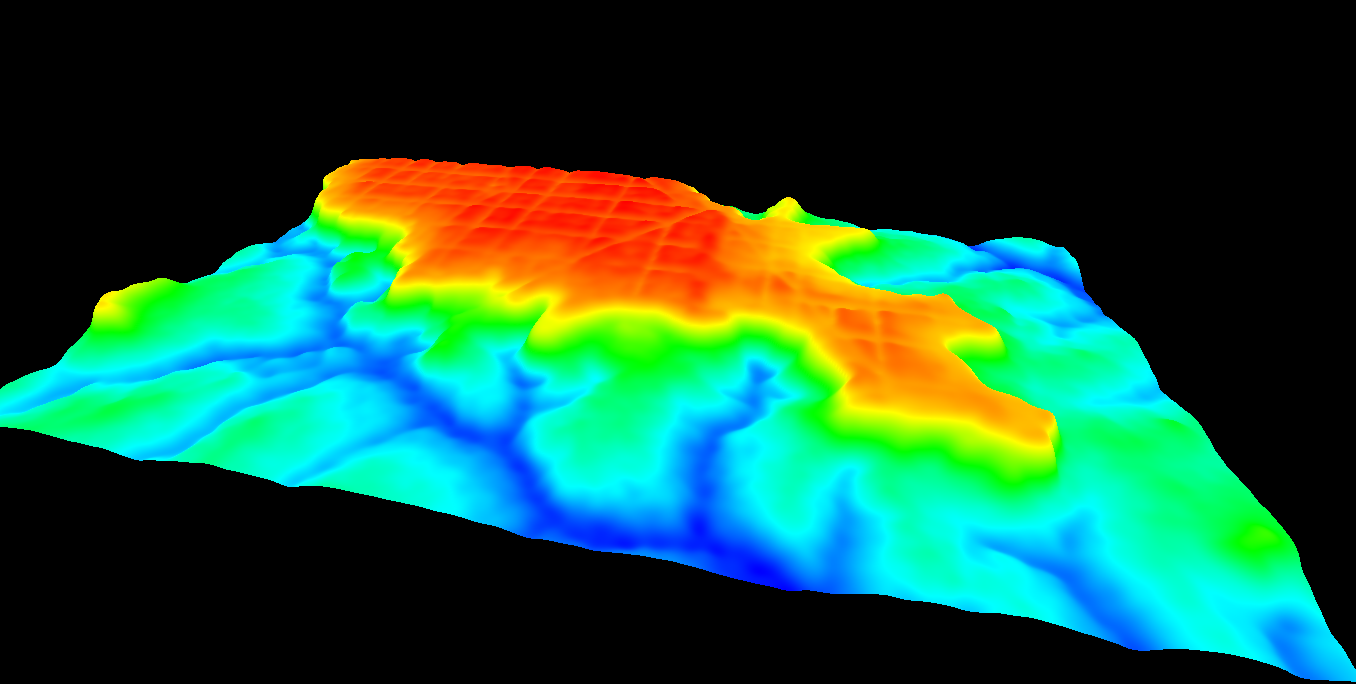

- MDT 3D da área
Disponibilidade Mundial

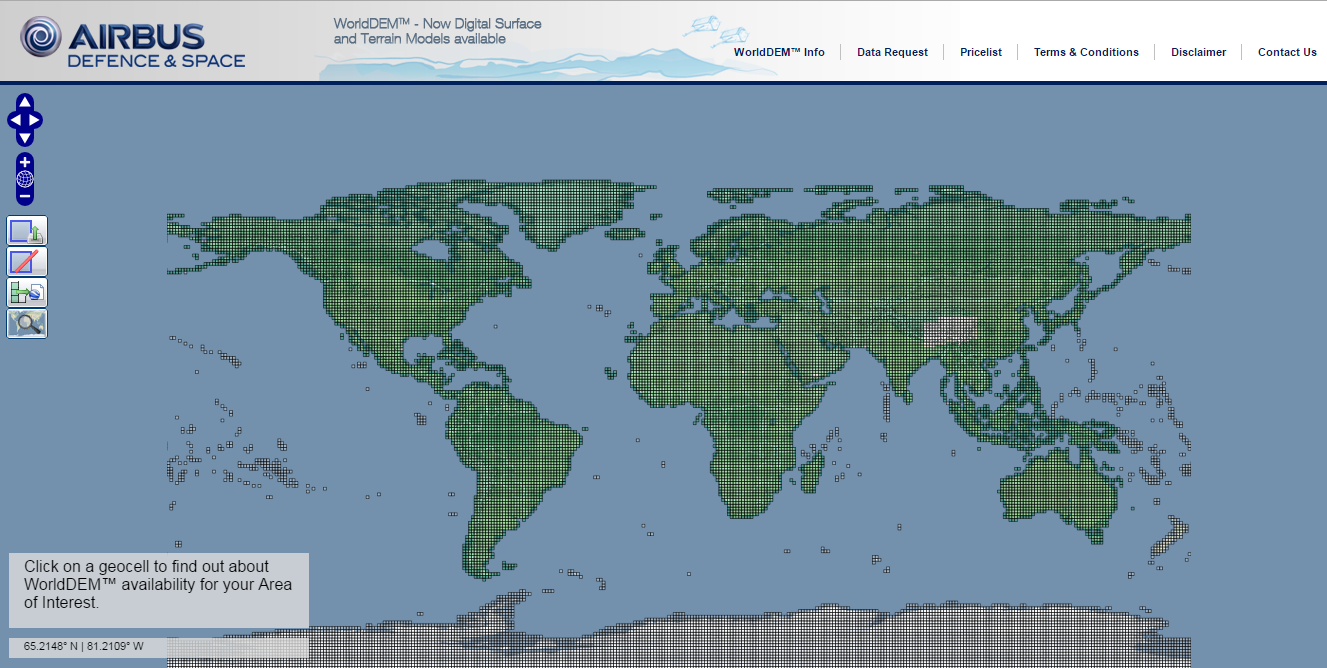

Os produtos de altimetria são padronizados e disponíveis para qualquer parte do mundo. As partes em verde no mapa abaixo já possuem dados TerraSAR-X coletados e verificados para a elaboração imediata dos produtos da família WorldDEM.
Prazo de entrega: a partir de 10 dias para MDS (Modelo Digital de Superfície). Consulte no email engesat@engesat.com.br informando a delimitação de sua área de interesse para podermos dimensionar seu projeto com precisão. Para o produto DTM (Modelo Digital de Terreno), a média de entrega é em 4 semanas, a confirmar com o envio da área de interesse para validar o prazo.
Área mínima: a partir de 15 de Junho de 2016, se aplicam as seguintes novas áreas minimas para os pedidos de produtos do WorldDEM, o que facilitará e viabilizará bastante seus projetos:
Área mínima para cada pedido: 100 (cem) Km2 de área contínua, não podendo ser fracionado em várias áreas
Largura minima da área de interesse:
- 1 km para o produto DSM (Modelo de superfície)
- 2 Km para o produtoDTM (Modelo de Terreno)
- 2 Km para o produto Bundle (DSM e DTM juntos no pedido)
- A área de interesse é cortada rente ao vetor informado pelo cliente, portanto, é bom incluir um buffer de segurança se necessário
Alto nível de detalhamento para aplicações versáteis
Uma ampla variedade de aplicações tais como ortoretificação de imagens de satélites, aviação civil e militar, gerenciamento de áreas de exploração de óleo e gás, bem como missões de defesa e segurança podem se beneficiar grandemente da excelência dos dados WorldDEM.
O recobrimento mundial do WorldDEM serve igualmente a cooperação international e missões que ultrapassam fronteiras, especialmente para casos de suma importância tais como para o fornecimento rápido de informações precisas (por exemplo em casos de desastres ambientais) nos quais o uso de dados de altimetria padronizados e alta precisão é uma vantagem decisiva que ajuda a poupar vidas.
Os produtos WorldDEM™
A ENGESAT oferece na linha do WorldDEM dados com qualidade, precisão e recobrimentos sem precedentes. Para ajudar os clientes a se beneficiarem da alta precisão desta informação altimétrica, três produtos principais são disponibilizados.
WorldDEMcore
Modelo digital de superfície sem edição, ou seja sem qualquer post processamento. Este produto geralmente contém artefatos próprios a dados radar e ao processamento, bem como áreas não validadas.
WorldDEM™
Modelo digital de superfície editado com consistência hidrológica garantida, (por exemplo: achatamento dos corpos d´água, fluxo consistente dos cursos d´água, edição da linha de costa). Ideal para aplicações de defesa e segurança, e para a indústria de óleo e gás.
WorldDEM DTM
Modelo digital de terreno, representando o solo nú sem vegetação nem edificações. Ideal para mapeamento, modelização hidrológica e análise de terreno.
Amostra de dados WorldDEM (DSM) Brasileiro para download
Acesse aqui e faça o download de um recorte de dados WorldDEM de uma área a oeste de Brasilia. Se trata de um MDS, Modelo de Superfície.
Outras amostra de dados WordDEM (DSM e DTM do mesmo local) para download
Acesse aqui e faça o download de outras amostras de WorldDEM para dois locais diferentes, cada um com um Modelo de Superfície e o Modelo de Terreno correspondente.
-
Oxford, Reino Unido
-
Rapid-City_Dakota, Estados Unidos
Acesse e baixe outras amostras em locais brasileiros
- WorldDEM – DSM de um local perto de Alagoas – AL
- WorldDEM – DTM de um local perto de Alagoas – AL
- WorldDEM – DSM de um local perto de Rio de Janeiro – RJ
Mais um video da AIRBUS sobre o WorldDEM
Exemplos de aplicações do WorldDEM numa área a oeste de Brasília-DF
-

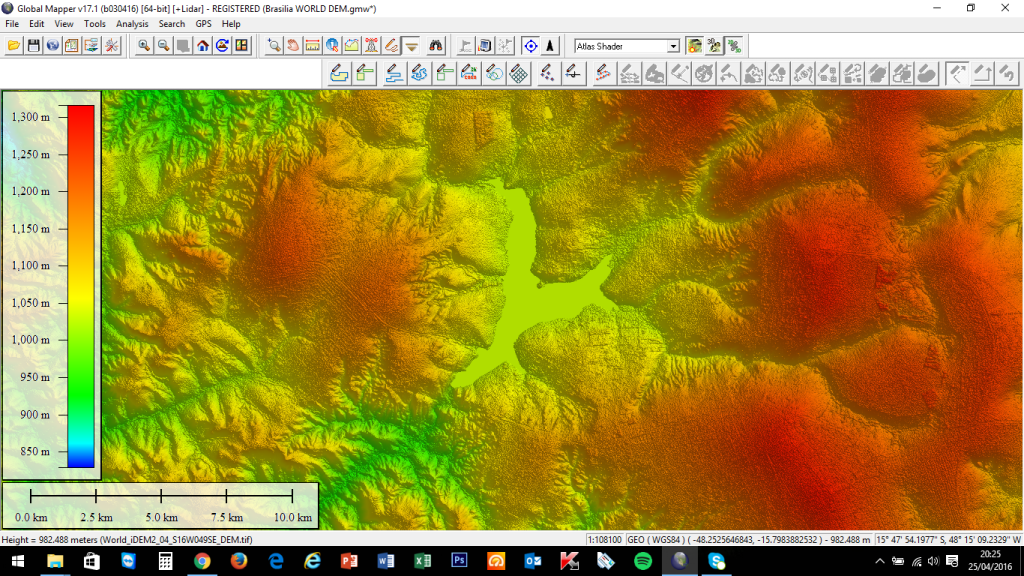

- WorldDEM bruto sombreado com Altas Shader
-

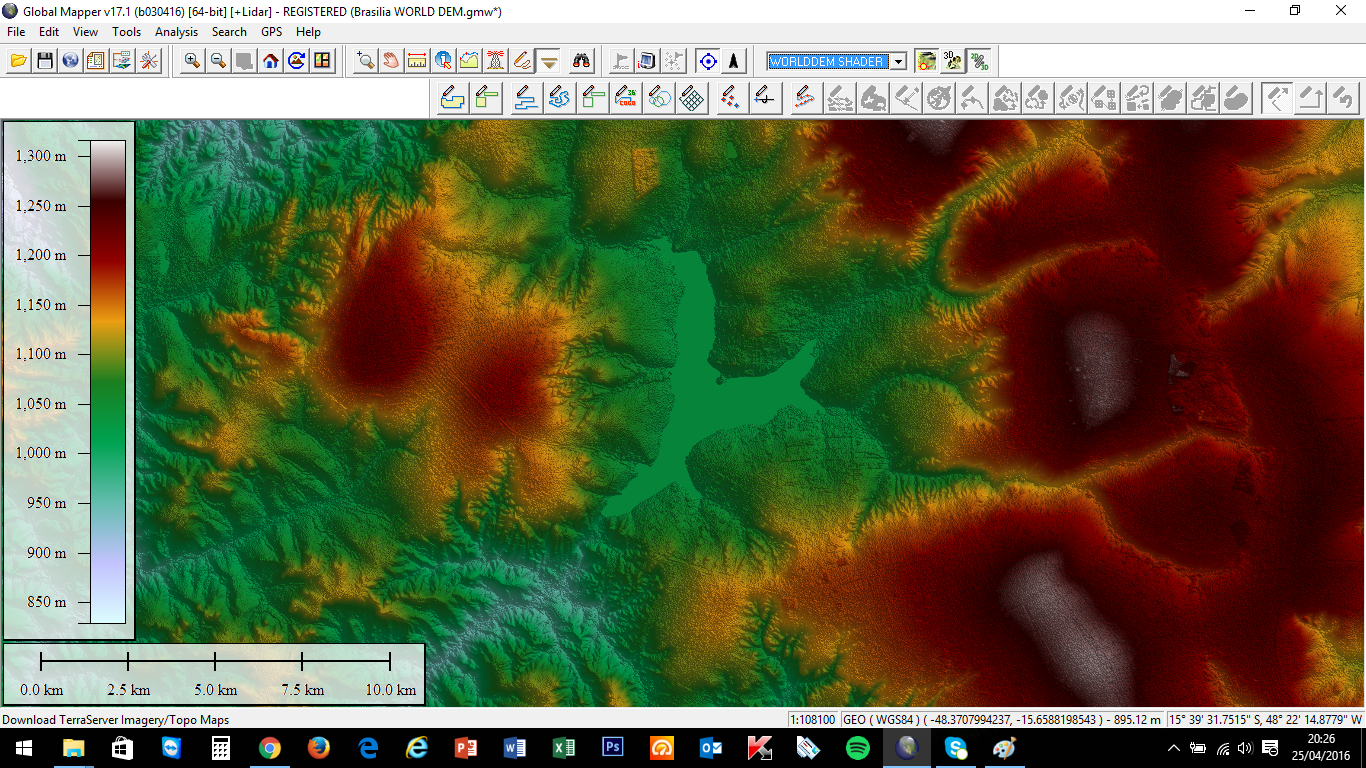

- WorldDEM bruto sombreado com WorldDEM Shader
-

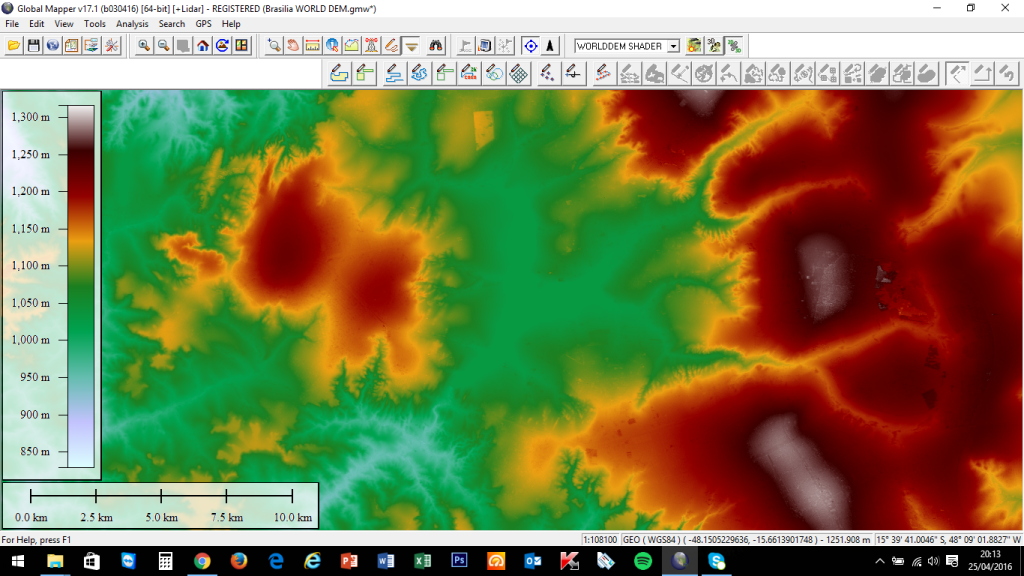

- WorldDEM Bruto sem sombreamento
-

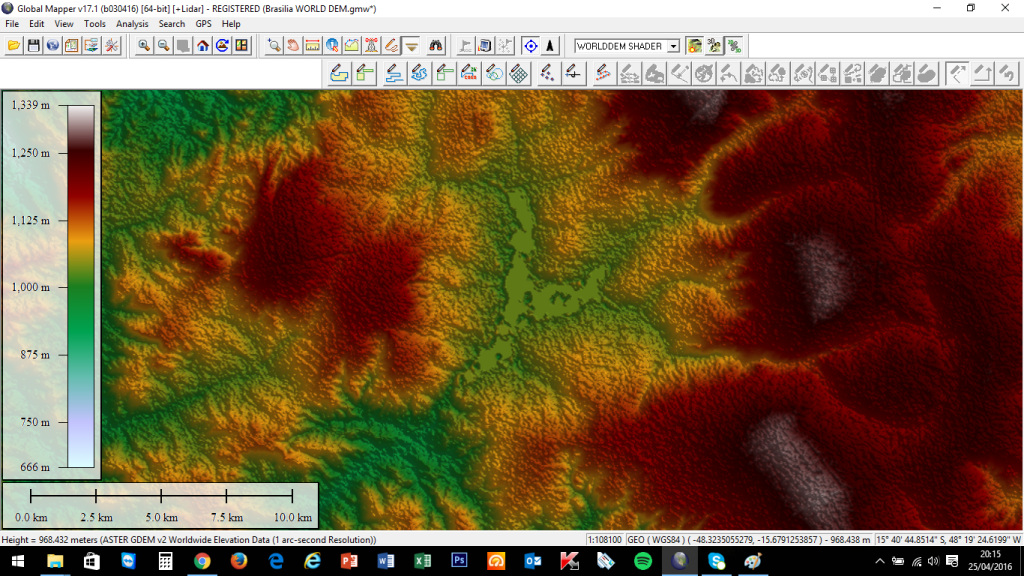

- Para comparativo: Aster GDEM bruto com sombreamento
-

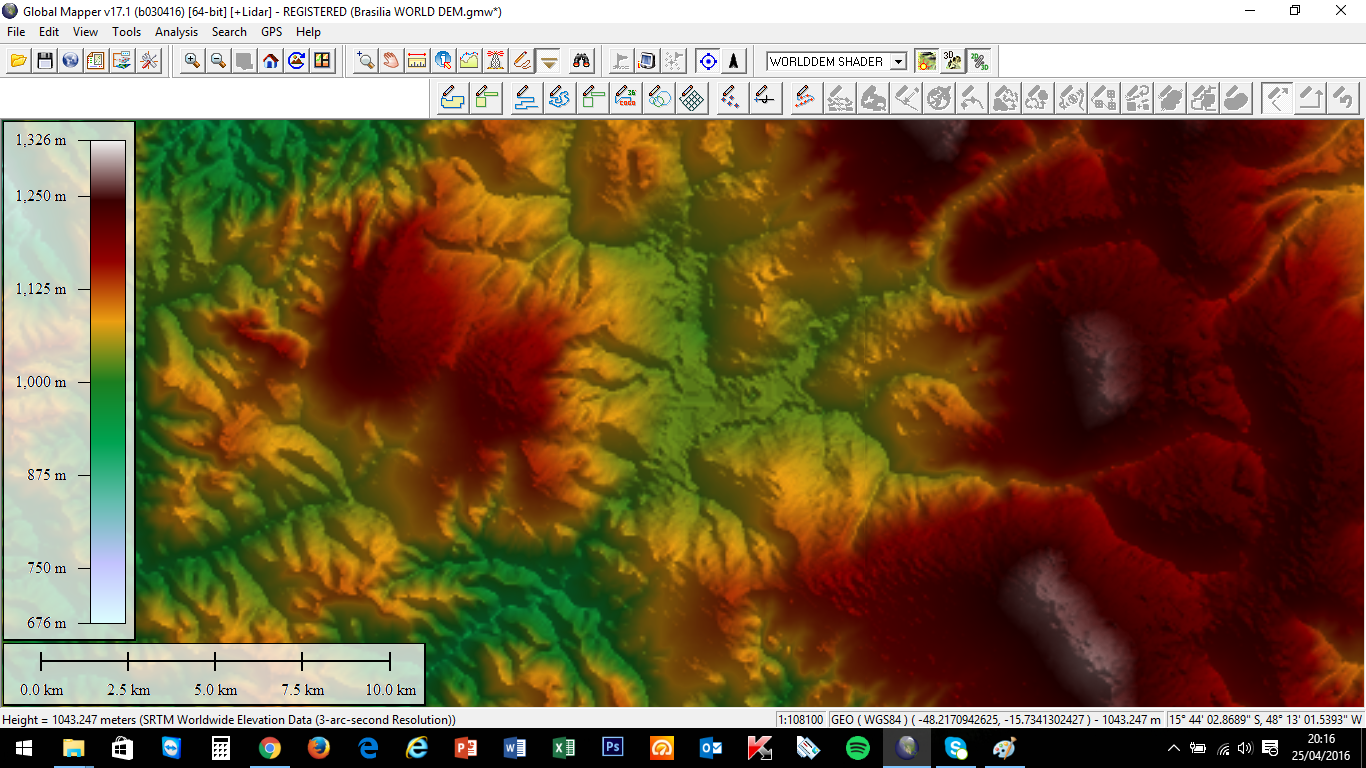

- Para comparativo: SRTM bruto com sombreamento
-

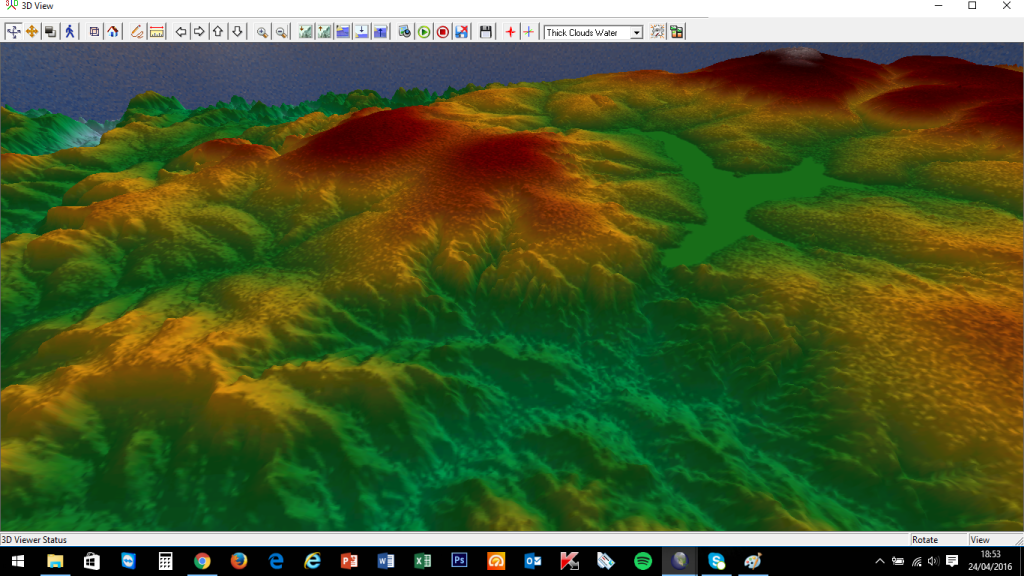

- WorldDEM com WorldDEM Shader com sombreamento em 3 D
-

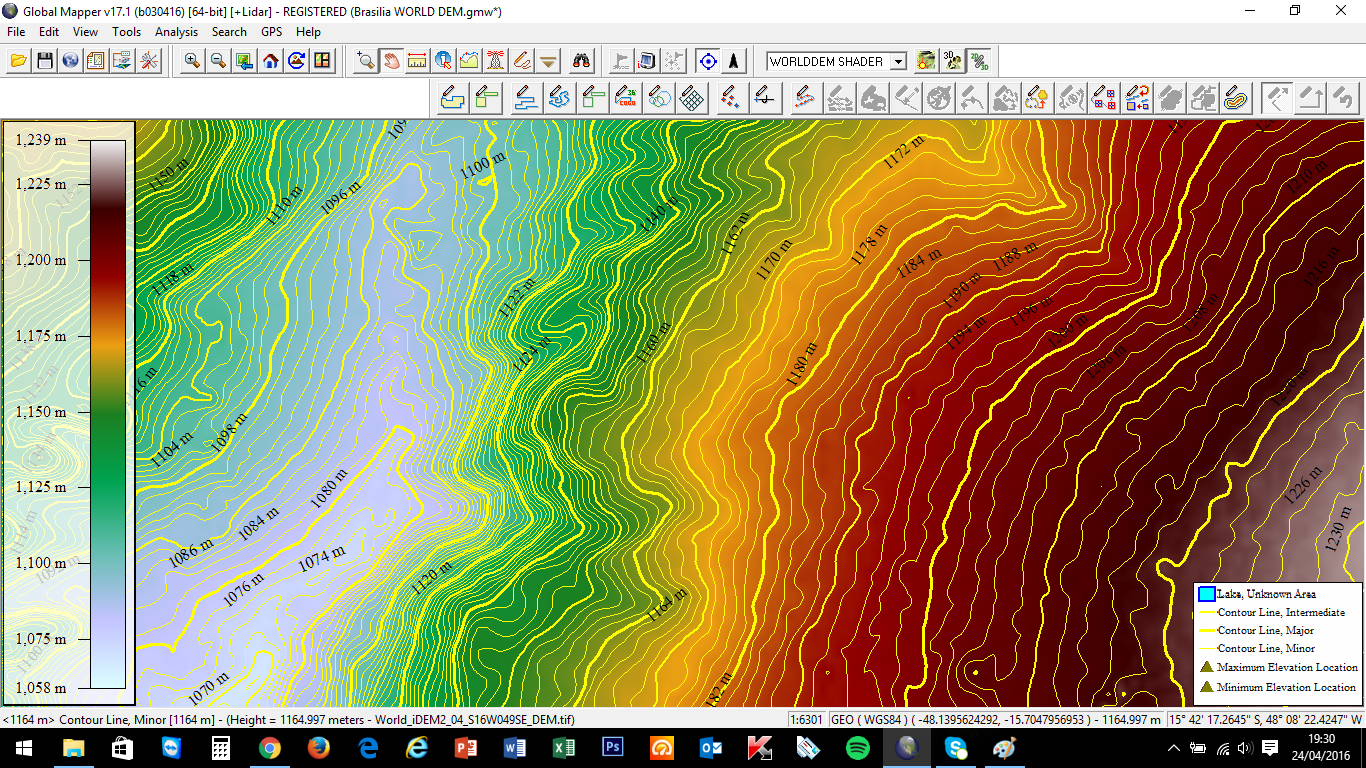

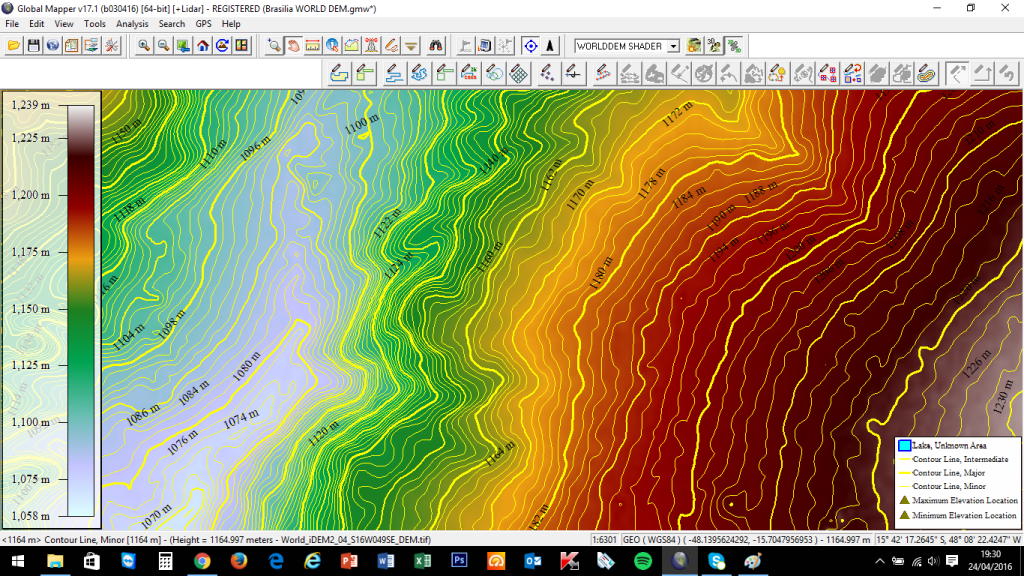

- WorldDEM com curvas de nível de 2 m
-
- WorldDEM com curvas de nível de 5 m
-

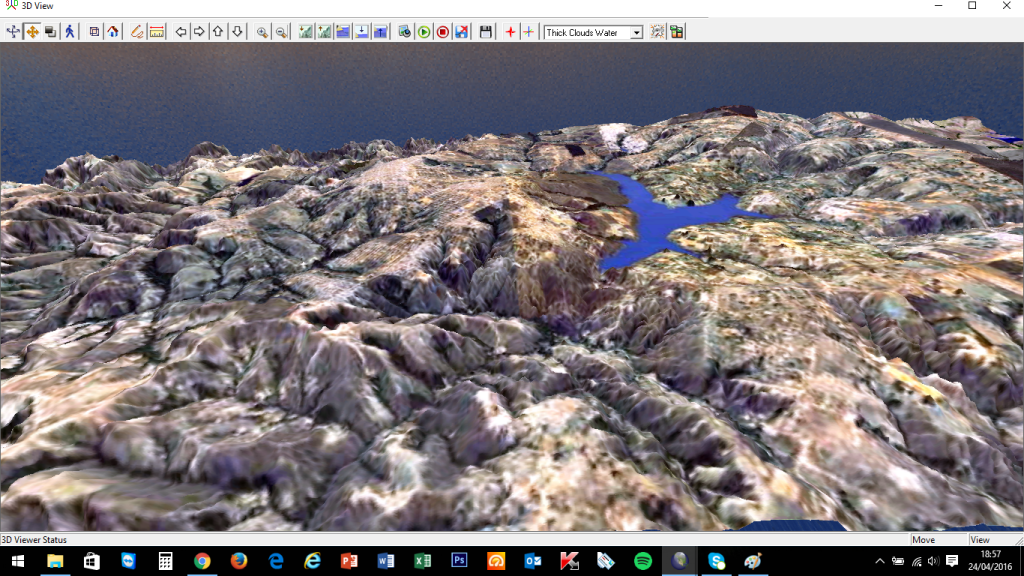

- WorldDEM com imagem sobreposta em 3 D
-

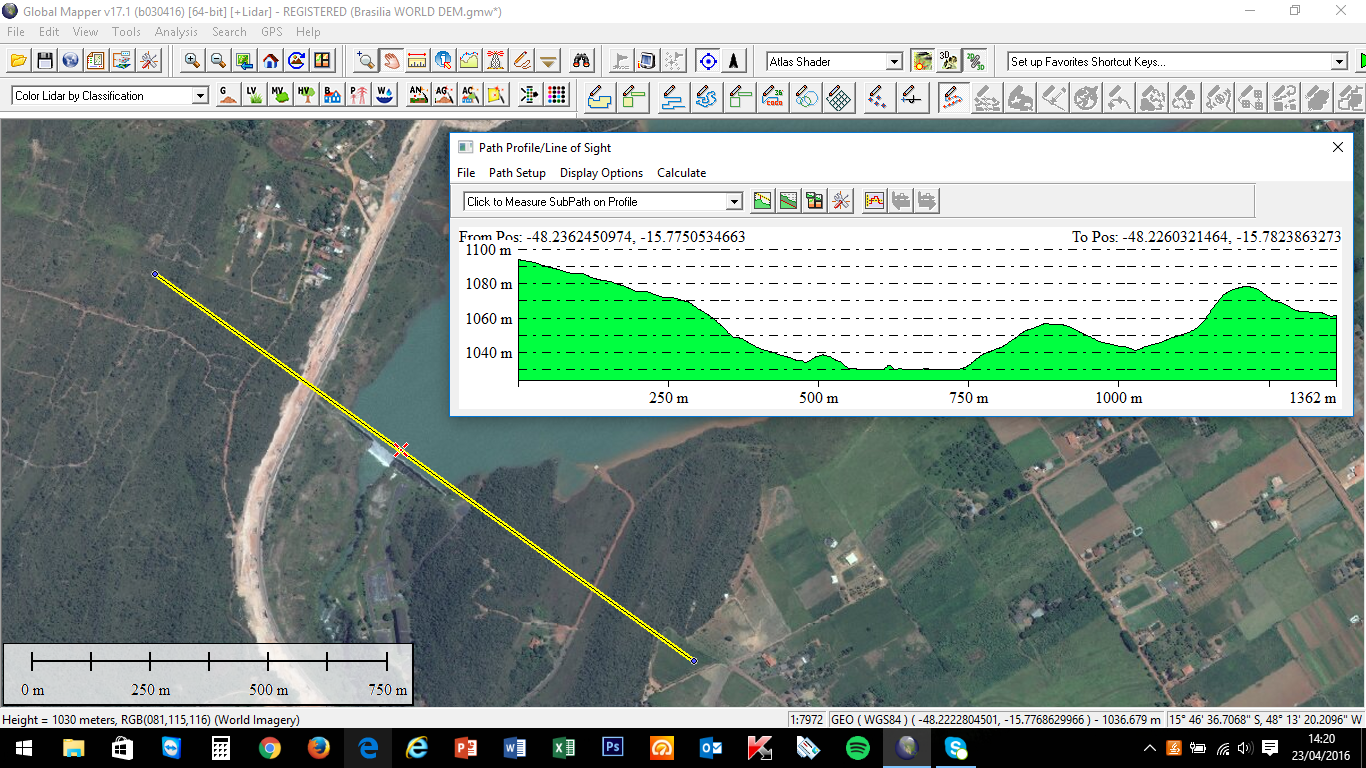

- Perfil do WorldDEM sobre o barramento
-

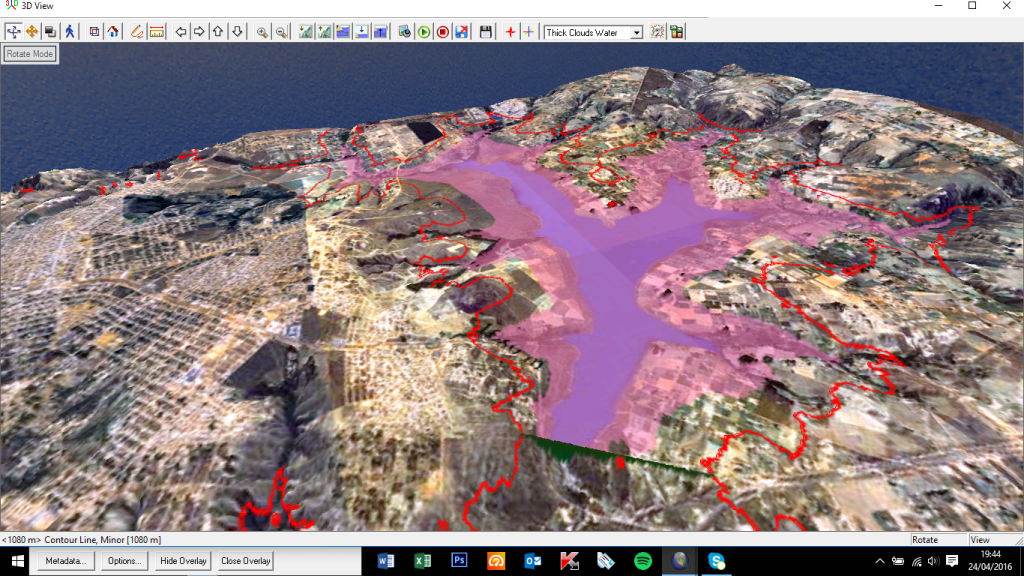

- Simulação de barramentoa 1080 m incrustado na altimetria e simulação de alta de cota do lago
-
- Simulação de inundação de 15 m
-
- Bacia de contribuição do Lago elaborada a partir do WorldDEM
-

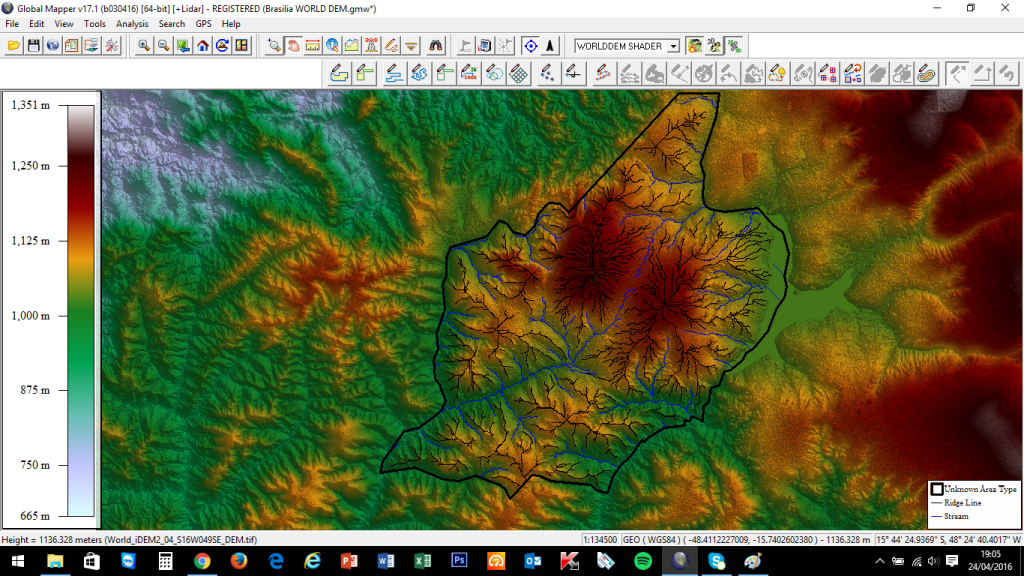

- Linha de crista e drenagem extraída do WorldDEM Águas Lindas de Goias – GO
-
- Estudo de bacia hidrográfica do Municipio de Águas Lindas de Goias – GO
-
- Bacia de contribuição parcial de Águas Lindas de Goias – GO
-
- Estudo de rota de escoamento para um ponto em Águas Lindas de Goias – GO
-

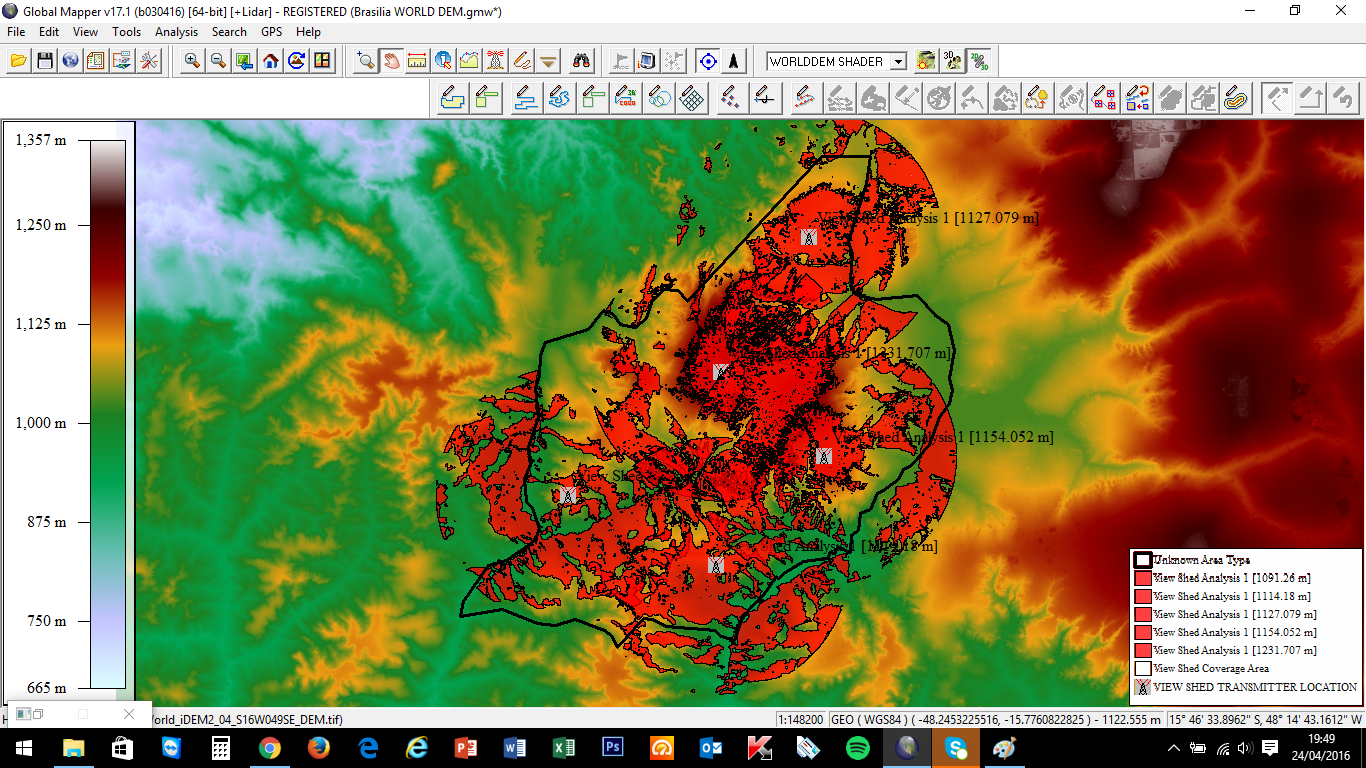

- Estudo de intervisibilidade 360 Graus para Telecomunicações de Águas Lindas de Goias – GO
-

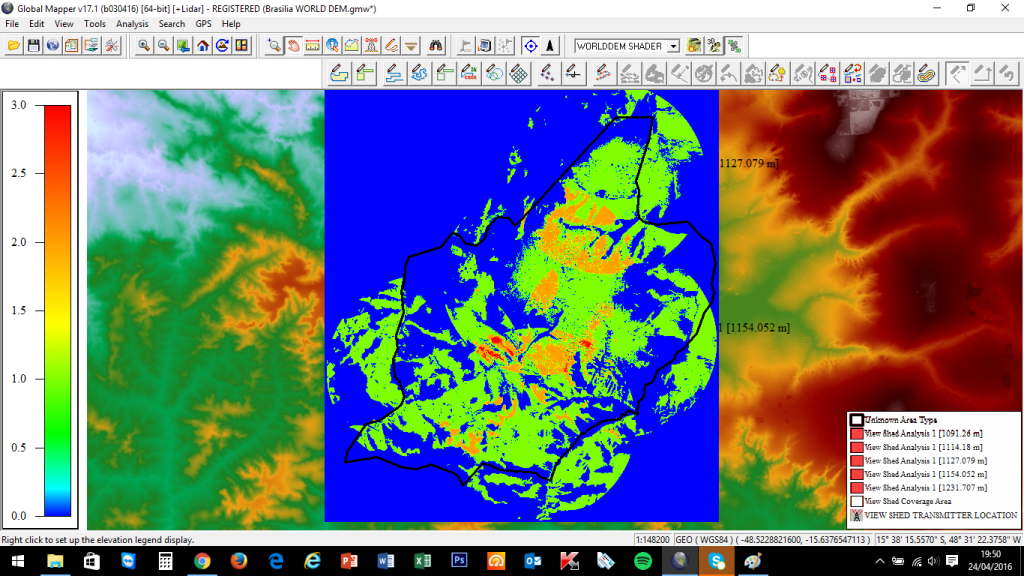

- Multiplicidade de recobrimento de visibilidade de Águas Lindas de Goias – GO
-

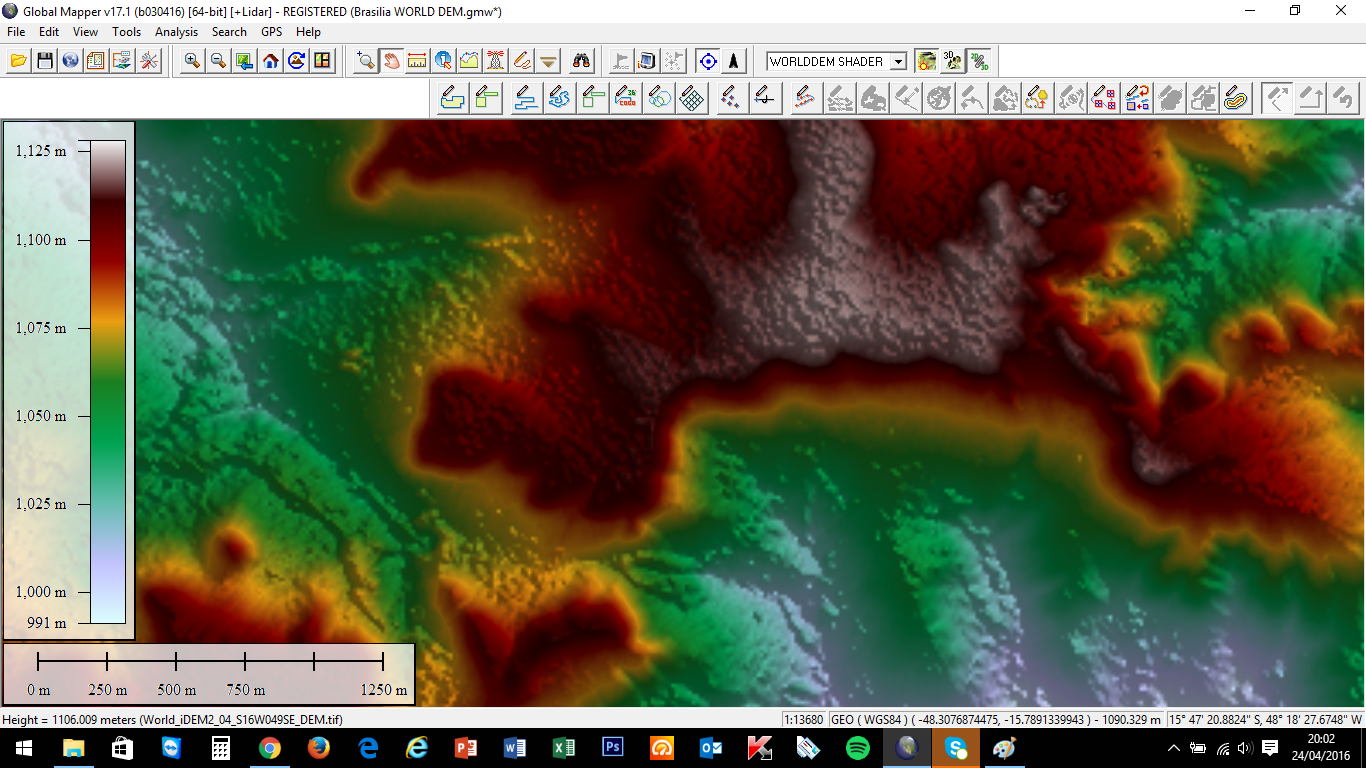

- Detalhe ampliado do WorldDEM
-

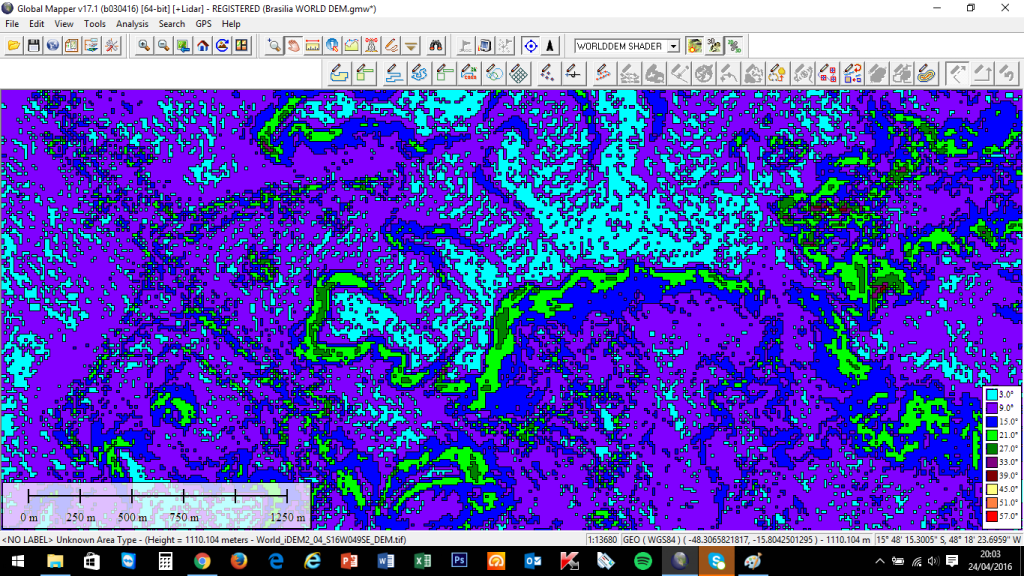

- Área do WorldDEM ao lado com estudo de declividade
Conheça igualmente a ALTIMETRIA AW3D, MDS e MDT de 2.5 e 5 m de resolução.
